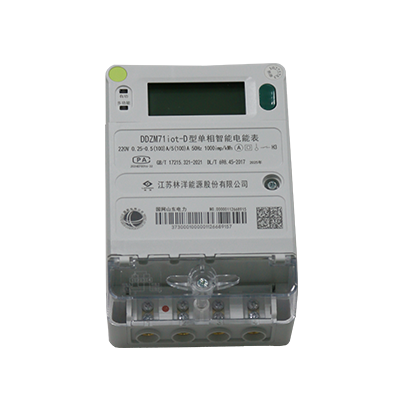

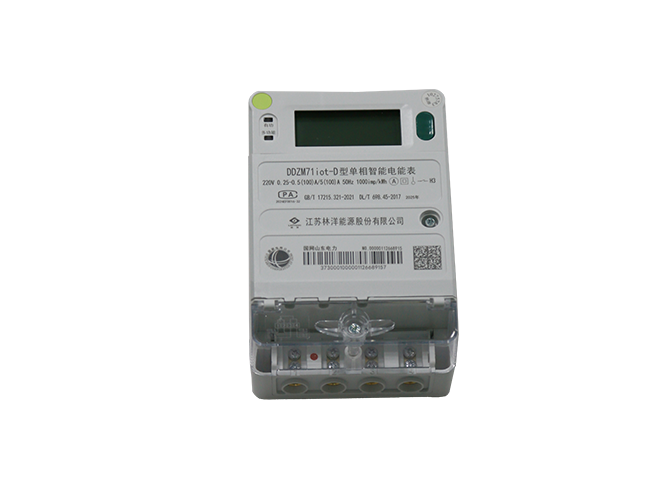

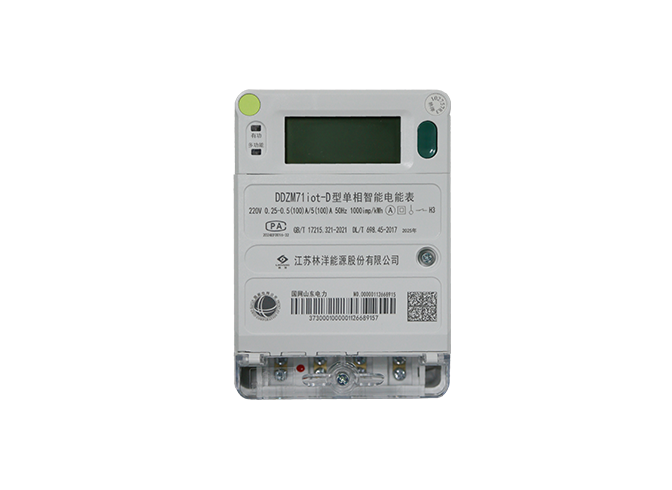

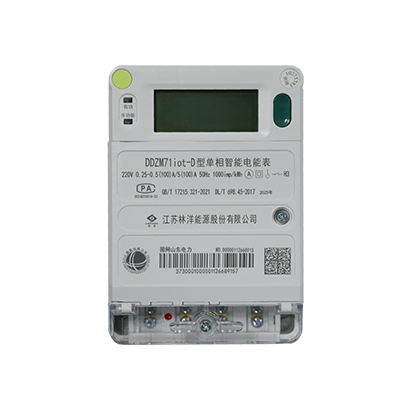

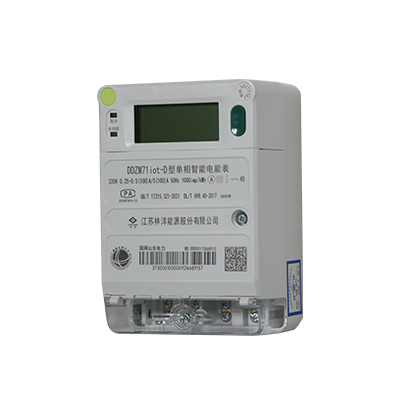

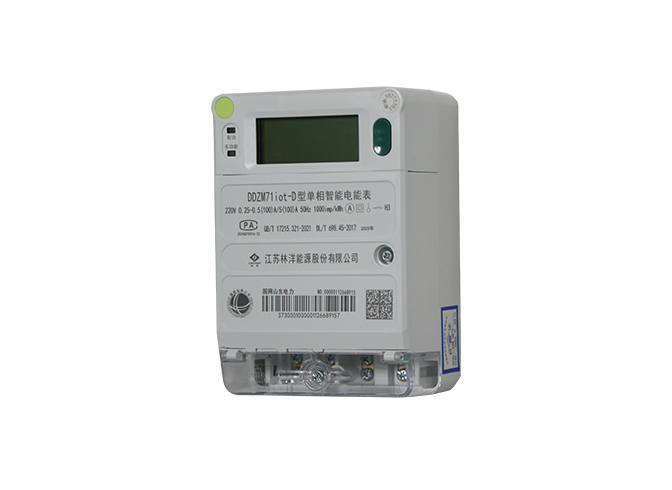

国网单相物联电能表DDZM71iot-Z

电能表按照模组化要求设计，整机由计量模组、管理模组和扩展模组构成，各模组结构上独立。除计量模组外，其它模组通过接插件实现连接，支持带电热插拔操作。

计量模组实现法制计量，不依赖其它模组独立工作，在结构上采用止逆设计，不允许拆卸，不支持软件升级。

管理模组包括管理MCU、液晶、蓝牙等部件，能够运行嵌入式实时多任务操作系统，具有数据路由分发平台和软件在线升级功能，负责电能表的数据管理、模组管理以及与模组的数据交互。

扩展模组按型式分为A型扩展模组和B型扩展模组，A型扩展模组主要用于电能表数据通信，支持载波、微功率无线等通信方式，载波还可以与电能表从设备通信，能实现上行和下行通信功能复用；B型扩展模组包括B型扩展模组1、B型扩展模组2。B型扩展模组结构尺寸和硬件接口兼容，可互换安装，并可根据非介入式负荷感知、电能质量分析、有序充电控制、水气热仪表数据接入等不同应用场景需求进行选配。
