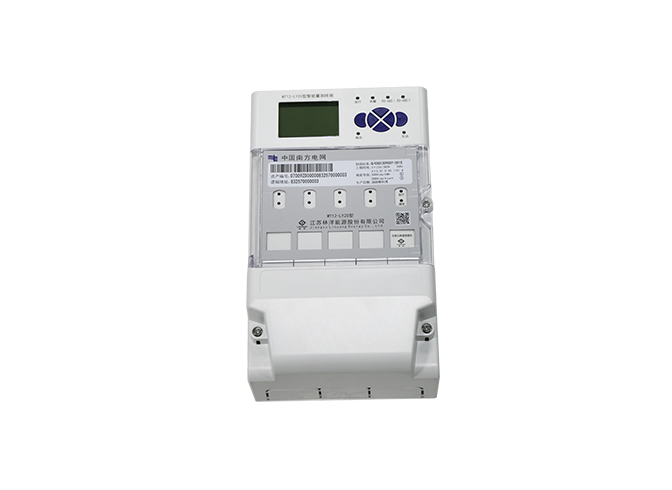

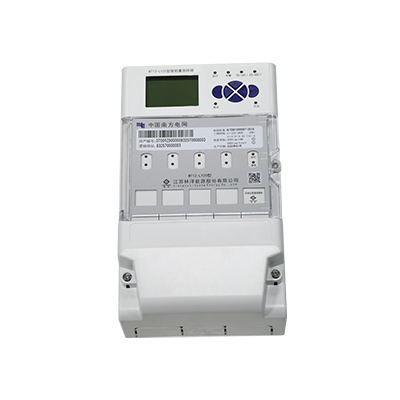

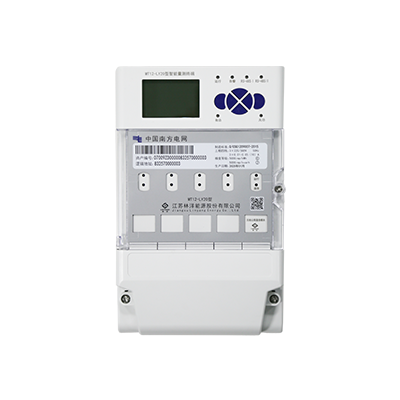

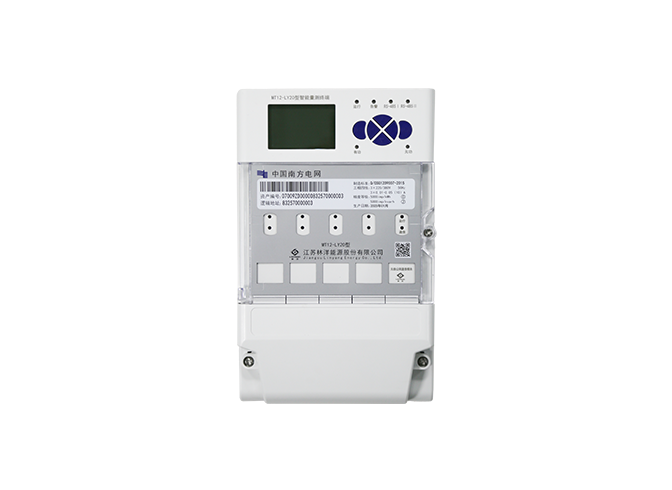

智能量测终端(公变型)MT12-LY20
下载产品手册
主要特点
-
采用工业级高性能Cortex-A7平台六核处理器和嵌入式操作系统；
-
电磁兼容性能优良，能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰，且具有较强的环境适应能力；
-
与主站之间的上行通信可采用无线移动通信(4G /3G/2G)、以太网、无线专网等多种通信方式；
-
下行可采用载波或RS485总线、微功率无线等方式；
-
宽电压电源设计使其具有更高的可靠性，更加适应工作环境；
-
全新的维护概念：具有功能强大的组态功能，可以在本地/远程方便地修改设备参数，支持本地/远程软件的在线升级；
-
大容量的主板eMMC存储芯片保证各种数据的方便存储。
查看全部
协议与标准
-
《计量自动化终端技术规范 第2-1部分：智能量测终端技术要求》
-
《计量自动化终端技术规范 第2-2部分：智能量测终端外形结构》
-
《计量自动化终端技术规范 第4部分：信息交换安全认证》
-
《Q/CSG 11109003—2013 中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范》
-
《Q/CSG 11109004—2013中国南方电网有限责任公司计量自动化终端上行通信规约》
规格参数
智能量测终端(公变型)MT12-LY20
| 电压 | 3x57.7V/100V、3x220V/380V、3x100V，辅助电源85V~265V(交直流自适应) |
| 电流 | 1(10) A、5(100)A可选 |
| 工作温度 | -40~+80℃ |
| 相对湿度 | 10~100% |
| 电压范围 | 额定电压 -70%~+40% |
| 频率范围 | 50Hz -10%~+10% |
| 外形尺寸 | 宽x高x厚=180mmx290mmx103mm |
| 硬件接口 | 1)、蓝牙维护接口:1路; 2)、RS485接口:3路; 3)、门接点接口:1路; 4)、遥信接口:2路; 5)、12V电源输出接口:1路; 6)、脉冲输出接口:有功、无功和秒脉冲; 7)、USB接口:6路(1路内置，5路扩展接口，另可选配模块扩展坞) 8)、以太网接口:2路(10/100M); 9)、显示接口:支持点阵显示，带背光LCD屏: 10)、功能模块:可配置远程通信模块、本地通信模块、遥信模块、遥控模块、模拟量采集模块等，接口统一，支持热插拔。 |
