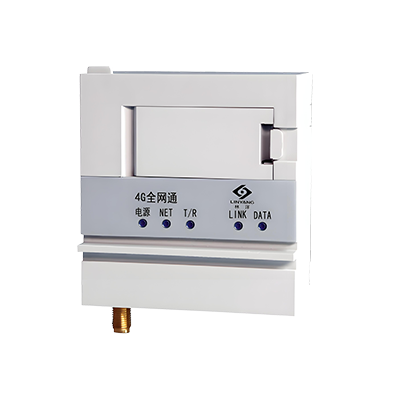

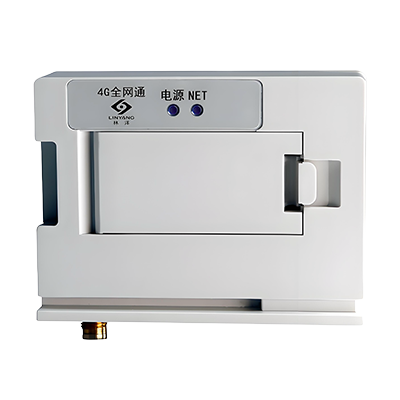

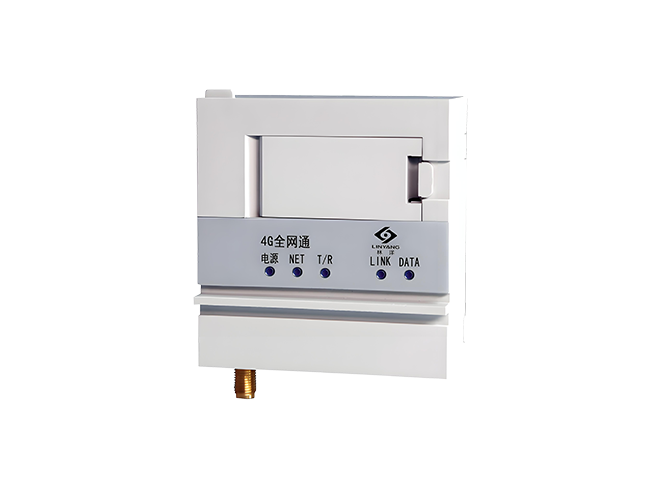

全网通4G通信模块TLY9505/9506
下载产品手册
主要特点
-
低功耗
-
模块未工作的情况下，上电后主模块只有约0.1mA的漏电流（另有3mA左右的电源指示灯电流）；
-
-
可靠性高
-
通信模块经过功能检测，细化到每一路信号，每一个LED，确保产品质量；
-
-
工作稳定
-
在模块上有大容值的插件电解电容，可以起到去耦功能，即使在大功率工作时也可以保证模块的正常工作，提高工作稳定性；
-
-
兼容性
-
适用满足国网13版技术要求的I型集中器、III型专变终端、II型集中器；
-
-
安装方式
-
支持热拔插；
-
-
网络类型
-
支持移动、联通、电信三家运营商，GPRS、TD-SCDMA、CDMA、CDMA2000、LTE-FDD、WCDMA、TD-LTE等七种通讯模式；
-
-
电压范围
-
通信模块电源输入，4V±0.2V。正常工作电流500mA。
-
查看全部
协议与标准
-
Q/GDW 1374.3-2013通信单元技术规范
-
Q/GDW 1375.1-2013专变采集终端型式规范
-
Q/GDW 1375.2-2013集中器型式规范
-
Q/GDW 1376.3-2013采集终端远程通信模块接口协议
-
Q/GDW 1379.4-2013通信单元检验技术规范
规格参数
全网通4G通信模块TLY9505/9506
| 网络类型 | 支持移动、联通、电信三家运营商，GPRS、TD-SCDMA、CDMA、CDMA2000、LTE-FDD、WCDMA、TD-LTE等七种通讯模式 |
| 电压范围 | 通信模块电源输入，4V±0.2V。正常工作电流500mA |
| 发射功率：GSM/GPRS:功率等级4(2W) | EGSM900 |
| 发射功率：GSM/GPRS:功率等级1(1W) | DCS1800 |
| 发射功率：EDGE:功率等级E2(0.5W) | EGSM900 |
| 发射功率：EDGE:功率等级E1(0.4W) | DCS1800 |
| 发射功率：UMTS:功率等级3(0.25W) | WCDMA |
| 发射功率：UMTS:功率等级3(0.25W) | CDMA2000 |
| 发射功率：UMTS:功率等级2(0.25W) | TD-SCDMA |
| 发射功率：LTE:功率等级3(0.25W) | LTE |
主天线 | 严酷等级4级，试验电压8kv |
| 串口波特率 | 默认支持一路三线串口 波特率支持9600、19200、38400、57600、115200bps(默认115200bps) 支持自动波特率检测功能 可以通过串口发送AT命令和数据 |
| 工作湿度 | 相对湿度:10%-100% |
| 工作温度 | -40℃℃~+75°C |
| 物理尺寸 | 73mm*69mm*20mm 72g |
| 安装 | 支持热插拔 |
