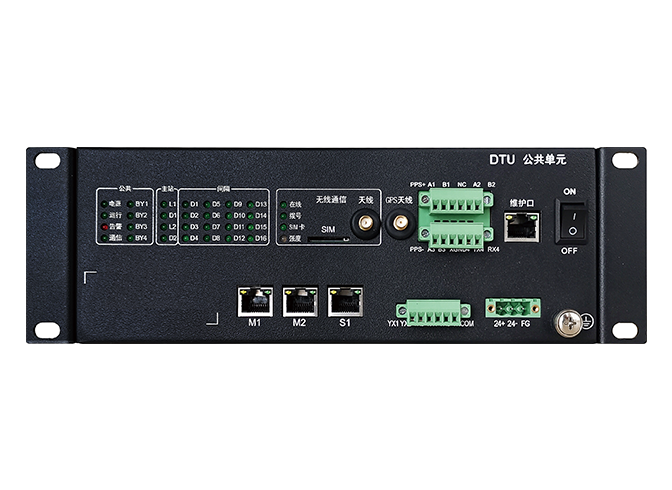

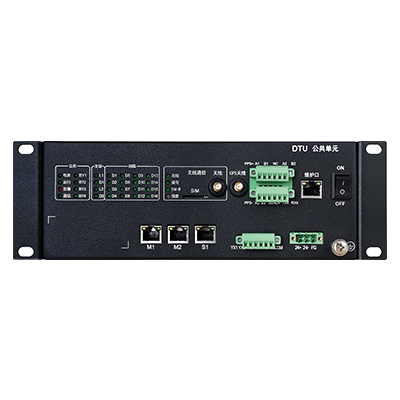

国网分散式DTU（汇集单元）
规格参数
国网分散式DTU（汇集单元）
| 参数名称 | 单位 | 参数值 |
| 环境条件：最低温度 | ℃ | -40 |
| 环境条件：最高温度 | ℃ | 75 |
| 环境条件：相对湿度 | % | 10~100 |
| 环境条件：最大绝对湿度 | g/m3 | 35 |
模拟量输入标称值：相电压 | V | AC100/V3V |
| 模拟量输入标称值：零序电压 | V | AC100V |
| 模拟量输入标称值：A、电磁式电流互感器相电流 | A | 5 |
| 模拟量输入标称值：A、电磁式电流互感器零序电流 | A | 1 |
| 模拟量输入标称值：B、电子式电流传感器相电流 | V | 1 |
| 模拟量输入标称值：B、电子式电流传感器零序电流 | V | 0.2 |
| 工作电源 | / | DC24V |
| 开关测控容量 | / | (1)容量配置:1回路，适用于1回线路; (2)遥测:每回路采集三相电压、零序电压、三相电流、零序电流. (3)遥信:每回路配罟遥信量不少于6个，包括开关合位、开关分位、地刀位置、开关储能、远方/就地低气压告警等。 (4)遥控:每回路配置遥控量至少2个(分闸/合闸控出)。 |
| 电压测量精度 | / | 相电压0.2级 零序电压0.2级 |
| 有功功率、无功功率精度 | / | 0.5级 |
| 功率因数精度 | / | 0.01 |
| 电能量精度 | / | A、电磁式电流互感器有功0.5，无功1级 B、电子式电流传感器有功0.5，无功1级 |
| 遥信电源 | V | DC24V |
| 遥信分辨率 | ms | ≤2 |
| 软件防抖动时间 | / | 10~1000室秒可设 |
| 交流电流回路过载能力 | / | 1.2In，连续工作;20ln，1s |
| 交流电压回路过载能力 | / | 1.2Un，连续工作;2Un，1s |
| 守时精度 | / | 每24小时误差不大于2s |
| 控制输出：触点容量 | 交流250V/5A、直流110/0.5A纯电阳负载 | |
| 控制输出：触点寿命 | 通、断≥105次 | |
| 通信接口：串行口 | 个 | 无 |
| 通信接口：RJ45以太网络 | 个 | ≥2 |
| 通信协议 | (1)满足DL/T634标准的101或104通信规约; (2)满足国家电网公司最新的配电自动化系统应用DL/T634.5101-2002实施细则、配电自动化系统应用DL/T634.5104-2009实施细则; (3)满足国家电网公司最新的配电自动化终端参数配置规范; | |
| 馈线自动化功能 | / | A集中式馈线自动化功能 B分布式+集中式馈线自动化功能 |
| 终端功耗 | W | 间隔单元正常运行直流功耗≤10W。 |
| 安装方式 | / | 嵌入安装在开关柜的二次室面板 |
| 平均无故障工作时间 | h | ≥50000h |
