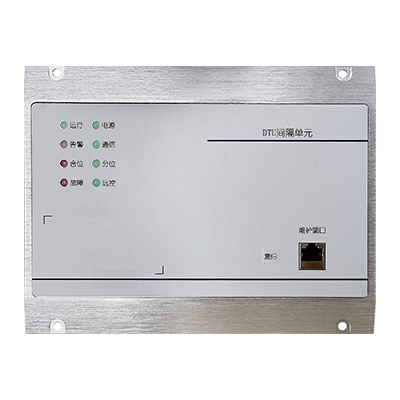

国网分散式DTU（间隔单元）
规格参数

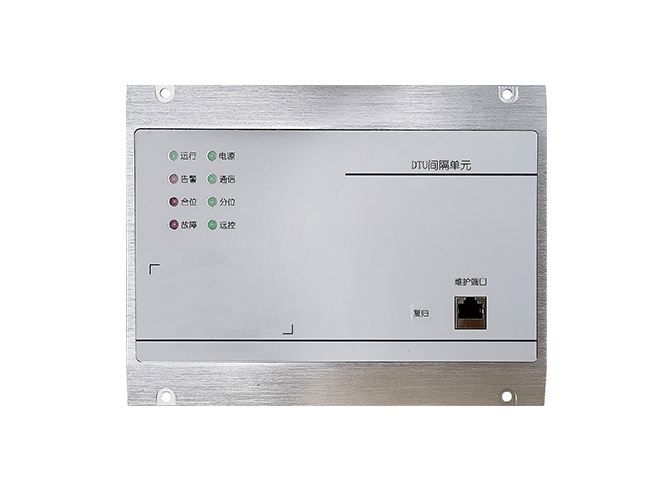

国网分散式DTU（间隔单元）
| 公共单元柜技术参数: | ||
| 参数名称 | 单位 | 参数值 |
| 环境条件：最低温度 | ℃ | -40 |
| 环境条件：最高温度 | ℃ | 75 |
| 环境条件：相对湿度 | % | 10~100 |
| 环境条件：最大绝对湿度 | g/m3 | 35 |
| 工作电源 | / | AC220V |
| 守时精度 | / | 每24小时误差不大于2s |
| 通信接口：串行口 | 个 | 4路串行通信接口(3路RS485，1路RS232) |
| 通信接口：RJ45以太网口 | 个 | ≥3 |
| 通信协议 | (1)满足DL/T634标准的101或104通信规约; (2)满足国家电网公司最新的配电自动化系统应用DL/T634.5101-2002实施细则、配电自动化系统应用DL/T634.5104-2009实施细则; 3)满足国家电网公司最新的配电自动化终端参数配置规范; | |
| 无线通信模块：通信制式 | 支持4G/3G/2G全网通7模自适应TD-LTE/FDD-LTE/TD-SCDMA/WCDMA/CDMA2000/GSM/CDMA | |
| 无线通信模块：通信接口 | 至少2路RS232串行接口,9600bit/s，或一个100M全双工以太网接口 | |
| 无线通信模块：基本功能 | 端口数据监视功能、网路中断自动重连功能等 | |
| 无线通信模块：接口的插拔寿命 | ≥500次 | |
| 无线通信模块：安装方式(招标方根据需要填写“A"或“B”，二者选择其一) | A、无线模块集成在公共单元内 B、独立安装于公共单元柜内 | |
| 终端功耗 | W | 公共单元正常运行直流功耗≤15W。 |
| 配套电源：电源管理模块要求 | 电源管理模块长期稳定输出>100W，瞬时输出>500W，持续时间>15s | |
| 配套电源：通信电源输出 | 额定DC24V，稳态负载能力≥24V/15W，瞬时输出>24V/20W，持续时间>50ms | |
| 配套电源：操作电源输出 | 额定DC48V，瞬时输出>48V/5A，持续时间>15s | |
| 后备电源方式 | A:免维护阀控铅酸蓄电池,额定电压DC48V，单节电池27Ah，使用寿命23年，保证完成单间隔"分一合·分"操作一次并维持配电终端及通信模块至少运行4小时。 B:超级电容，保证单间隔分闸操作一次并维持配电终端及通信模块至少运行15分钟，使用寿命26年 | |
| 安装方式 | / | 公共单元柜与开关并列安装在环网箱内 |
| 平均无故障工作时间 | h | ≥50000h |
