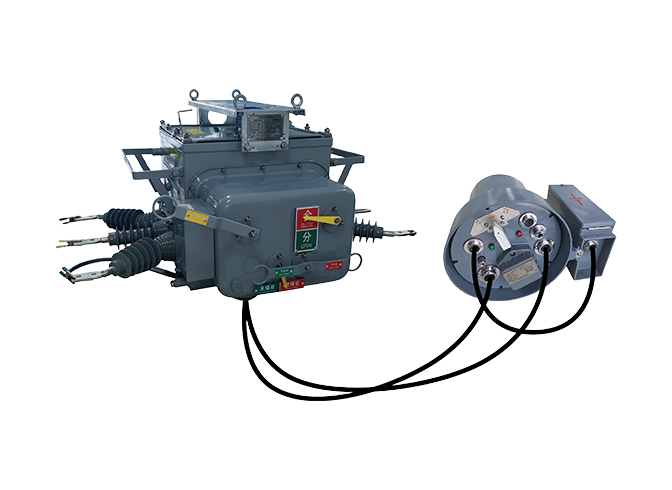

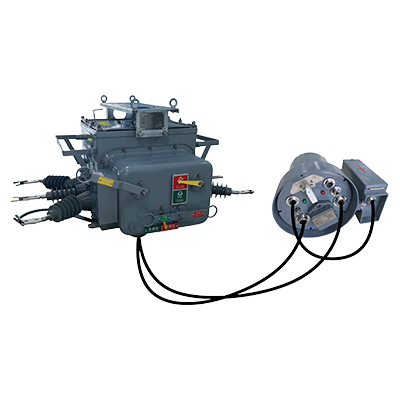

一、二次融合柱上断路器
下载产品手册
主要特点
-
采用电子式或数字式传感器取代传统电磁式PT/CT。
-
采用高压电容和太阳能取电方式可与一次柱上开关深度融合乃至全融合。
-
安全可靠，小型化设计，体积小重量轻，减少施工带来意外风险减少一次辅助设备，不增加故障风险采用和开关联动装置，杜绝因自动化造成遥控误动作的安全隐患。
-
简单易用，调试安装简单，接口防呆，方便施工自动化生产测试，到货检测和现场应用不需要更换参数现场安装不用调试，极大减少对自动化专业技术人员的依赖传感信号线微型化，航插电缆小型化，终端接线简易化。
-
主电源采样高压电容和太阳能取电，后备电源采用大容量锂电池或长寿命的新能源电池。
查看全部
规格参数
| 参数名称 | 单位 | 参数值 |
| 真空断路器 | ||
| 一 型号 | ||
| 开关结构互感器形式 | 置于固封极柱中 | |
| 开关结构绝缘材料 | A:环氧树脂外包硅橡胶 或 B:户外环氧树脂 | |
| 绝缘介质 | 空气 | |
| 额定电压 | kV | 12 |
| 额定电流 | A | 630 |
| 额定电缆充电开断电流 | A | 25 |
| 额定短路开断电流 | kA | 20 |
| 温升试验电流 | 1.1lr | |
| 额定工频1min耐受电压相对地/相间 | kv | 42 |
| 额定工频1min耐受电压断口间 | kv | 48 |
| 额定雷电冲击耐受电压(1.2/50ms)峰值相对地/相间 | kv | 75 |
| 额定雷电冲击耐受电压(1.2/50ms)峰值断口间 | kv | 85 |
| 额定短时耐受电流及持续时间 | KA/s | 3月20日 |
| 额定峰值耐受电流 | KA | 50 |
| 额定短路开断电流 | KA | 20 |
| 额定短路关合电流 | kA | 50 |
| 主回路电阻 | μΩ | ≤100μQ |
| 机械稳定性 | 次 | ≥10000 |
| 外绝缘最小爬电距离 | mm | 372 |
| 额定短路开断电流开断次数 | 次 | ≥30次 |
| 分、合闸不同期 | ms | ≤2 |
| 触头合闸弹跳时间 | ms | ≤2 |
| 局部放电(1.1Ur) | pC | ≤20 |
| 二 操作机构 | ||
| 操动机构型式或型号 | 弹簧 | |
| 操作方式 | 电动，并具备手动操作功能 | |
| 电动机电压 | V | DC24 |
| 分、合闸瞬时功率 | W | ≤480 |
| 储能持续时间 | S | ≤15 |
| 储能功率 | W | ≤240 |
| 分、合闸峰值电流 | A | ≤20 |
| 辅助接点容量 | DC24V、10A | |
| 遥信回路直流电阻 | 100次动作后<10 | |
| 三 互感器组合模式 | 数字式(电子式电流互感器、电子式电压互感器、电磁式电压互感器、数字化单元) | |
| 电子式电流互感器 | ||
| 额定电流比 | (1)相电流:测量600A/11585 保护600A/463 (2)零序电流:测量20A/(11585/5)保护20A/463 | |
| 准确级 | (1)相电流:保护5P10级、测量0.5S (2)零序电流:一次侧输入电流为1A至额定电流时,满足1S级，保护10P30 | |
| 实现方式 | 低功耗电磁式 | |
| 负载阻抗 | ≥20kΩ | |
| 温度范围 | -40°C~70°C | |
| 电子式电压互感器 | ||
| 额定电压比 | (1)相电压:(10kv/ )/11585 (2)零序电压:(10kV/ )/(11585/3) | |
| 准确级 | (1)相电压:0.5级 (2)零序电压:3P级 | |
| 温度范围 | -40℃℃~70℃C | |
| 局部放电 | PC | ≤20(1.1Um) |
| 负载阴抗㛃 | >2MΩ | |
| 电磁式电压互感器(外置式) | ||
| 数量 | A:2(适用于分段/联络) 或B:1(适用于分支/分界) | |
| 额定电压比 | 10kV/0.22kV | |
| 准确级 | 3 | |
| 容量(VA) | 长期容量>50VA，短时容量>300VA/30s | |
| 馈线终端(FTU) | ||
| 数字式输入标称值相电压 | 11585 | |
| 数字式输入标称值零序电压 | 11585/3 | |
| 数字式输入标称值相电流 | 测量:11585 保护:463 | |
| 数字式输入标称值零序电流 | 测量:11585/5 保护:463 | |
| 工作电源 | V | AC220V，双路 |
| 开关测控容量 | (1)遥测:采集3个相电压，采集三相电流、零序电流、零序电压 开关测控容量 (2)遥信:不少于3个，包括开关合位和未储能等遥信; (3)遥控:1路合闸、1路分闸。 | |
| 电压测量精度 | 级 | 相电压:≤0.5%(0.5级) 零序电压:≤0.5%(0.5级) |
| 电流测量精度 | 级 | 相测量值0.5级(≤1.2ln) 相保护值≤3%(≤10In)， 零序电流0.5级 |
| 有功功率、无功功率精度 | ≤1%(1级) | |
| 遥信电源 | V | DC24 |
| 遥信分辨率 | ms | ≤5 |
| 软件防抖动时间 | ms | 10~1000可设 |
| 守时精度 | 每24小时误差应不大于2s | |
| 控制输出触点容量 | A | 与机构特性匹配 |
| 控制输出触点寿命 | 次 | 通、断≥105 |
| 通信接口RS232 | 个 | ≥2 |
| 通信接口RJ45以太网络 | 个 | ≥2 |
| 通信协议 | (1)满足DL/T 634标准的101、104通信规约; (2)满足国家电网公司最新的配电自动化系统应用DL/T634.5101-2002实施细则、配电自动化系统应用DL/T634.5104-2009实施细则; (3)满足国家电网公司最新的配电自动化终端参数配置规范. | |
| 无线通信模块通信制式 | 支持4G/3G/2G五模自适应，包括: (TD-LTE/FDD-LTE/TD-SCDMA/WCDMA/GPRS) | |
| 无线通信模块通信接口 | 至少1个10/100M全双工以太网接口。 | |
| 无线通信模块基本功能 | 端口数据监视功能、网络中断自动重连功能等 | |
| 无线通信模块安装方式 | 嵌入式安装 | |
| 无线通信模块接口的插拔寿命 | ≥500次 | |
| 无线通信模块工作电源 | DC24V电压输入，正负偏差20% | |
| 线损计算功能 | 集成式 | |
| 终端功耗 | (1)核心单元正常运行直流功耗 ≤10W(不含通信模块和电源管理模块); (2)整机运行功耗 ≤30VA(不含通信模块和后备电源)。 | |
| 配套电源电源管理模块要求 | 长期稳定输出>50W，短时输出>300W/15s | |
| 配套电源通信电源要求 | 额定DC24V，长期稳定输出≥15W，瞬时输出>20W/50ms | |
| 配套电源配套操作机构电源要求 | 分闸、合闸、储能输出额定电压DC24V | |
| 后备电源方式 | A:免维护阀控铅酸蓄电池额定电压DC24V，单节电池不小于7Ah，使用寿命23年，保证完成“分一合·分“操作并维持配电终端及通信模块至少运行4小时。 或B:超级电容应保证分闸操作1次，并维持配电终端及通信模块至少运行15分钟，超级电容使用寿命26年。 或C:锂电池额定电压DC24V，单节电池不小于7Ah，使用寿命>5年，保证完成“分·合分”操作并维持配电终端及通信模块至少运行4小时。 | |
| 安装方式 | 杆/塔挂式安装 | |
| 接口方式 | 航空接插件 | |
| 面板方式 | A:液晶面板方式 或B:非液晶面板方式 | |
| 平均无故障工作时间 | h | ≥50000 |
| 结构形式 | 罩式 | |
| 防护等级 | IP65 | |
| 五 一二次融合成套 | 具备自动切除用户侧相间短路和接地故障的能力。发生用户侧故障后主动上送故障信息 | |
| 故障跳闸 | 整组固有动作时问不大于100ms，其中，FTU的固有动作时间不大于40ms. | |
| 故障切除时间 | ms | 支持集中型和就地型馈线自动化，可投退 |
| 馈线自动化 | 不低于IP65 | |
| 机构箱外壳防护等级 | 不低于IP65 | |
| 开关使用寿命 | 年 | 不低于IP65 |
