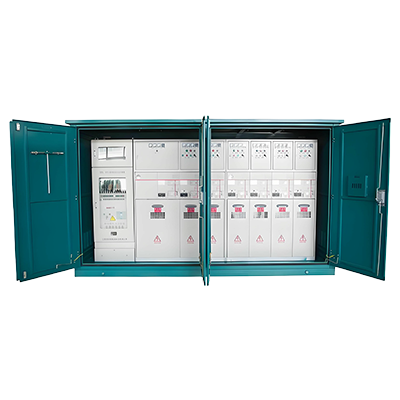

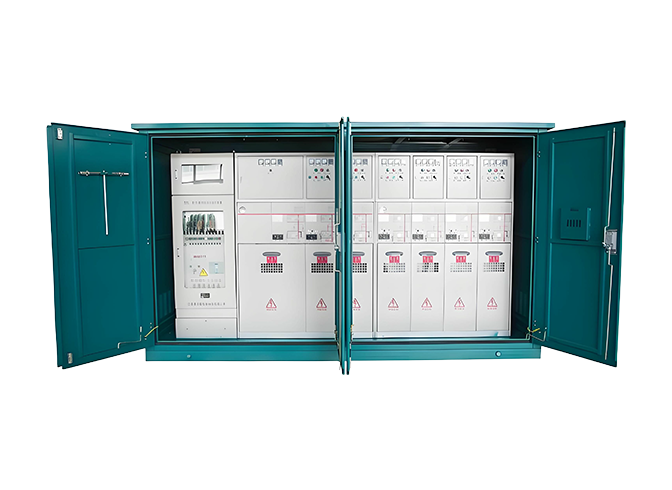

一、二次融合成套环网箱
主要特点
-
环网柜由环进环出单元、馈线单元、PT单元、DTU间隔单元、DTU公共单元柜组成；DTU公共单元采用独立二次柜，包含DTU公共单元核心装置、电源管理模块、后备电源；DTU间隔单元嵌入式安装在开关间隔二次箱，其电源由DTU公共单元统一提供；
-
DTU间隔单元实现本间隔的三遥、线损采集、相间与接地故障处理、与 DTU公共单元通信功能；
-
DTU公共单元通信方式接入DTU间隔单元，由DTU公共单元对配电主站通信；DTU公共单元采集公共开入、电池电压等公共状态量；
-
DTU间隔单元和DTU公共单元实现互联、互通、互换；具备即插即用、小型化、平台化、通用性、统一运维、批量检测、经济性特点。
查看全部
规格参数
一、二次融合成套环网箱
| 组部件名称 | 全绝缘断路器 |
| 参数名称 | 参数名称 |
| 额定电压 | 12kv |
| 额定电流 | 630A |
| 额定开断电流 | 20kA、25kA |
| 分闸时间 | 14~45ms |
| 额定短路电流开断次数 | ≥100次 |
| 稳定性操作次数 | ≥10000次 |
| 免维护周期 | 15年 |
| 组部件名称 | 智能配电终端 |
| 参数名称 | 参数 |
| 工作电源 | AC/DC220V+20% |
| 测控容量 | 满足4~16回路开关电气量的监测 |
| 测量精度 | 电流0.2级(≤1.2In)、5P10(≤20In); 电压0.2级; 有功、无功0.5级; |
| 通信接口 | 2个RS232口、2个RJ45口 |
| 后备电源 | 蓄电池、超级电容 |
| 保护功能 | 电压时间型、智能分布式等就地保护逻辑 |
| 组部件名称 | 电压互感器 |
| 参数名称 | 参数 |
| 配套类型 | 单相、三相 |
| 配置信息 | 100/V3/0.1V3/0.22√3/0.1/3kV 0.5/3/3P 30/300/30VA或 10/0.1/0.22kV 0.5/3 1000VA |
